長方形搖擺篩說的是這個設備的外形在行業里面我們叫（方形搖擺篩），方形搖擺在行業里是專門針對細粉和顆粒物料精細篩分。方型搖擺篩滿足大產量、高精度需求的用戶而研發設計的一種高效篩分設備。它廣泛用于化工 冶金 礦業 飼料業 食品等多個行業。尤其適用于重堿 食鹽、樹脂、復合肥、大小顆粒尿素、飼料、還原鐵粉、氧化鋯、陶粒、重晶石等。

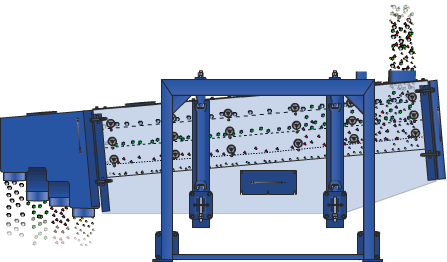

長方形搖擺篩（方形搖擺篩）運動軌跡：

長方形搖擺篩（方形搖擺篩）是一種非線性慣性振動篩，其基本旋轉運動類似于手動篩。 偏心距可在25至40mm范圍內調節，低速三角皮帶驅動器可在120至360rpm范圍內調節。 每個產品的停留時間都可以通過旋轉篩的徑向和切割角度在驅動軸方向上進行調整。 因此，建立水平和投擲的三維滾動運動。 材料從中心到外邊緣均勻地分散在整個屏幕上，從而以螺旋運動的方式軸向擴散。 細顆粒因此完成了整個篩選過程。 水平和垂直加速度隨顆粒的移動而增加，并且成功地分離了接近于網格大小的顆粒。 較大的顆粒被輸送到出口，流量由出口處的可調導向裝置控制。 控制材料停留時間的另一個因素。 在每個屏幕層之間重復此過程。

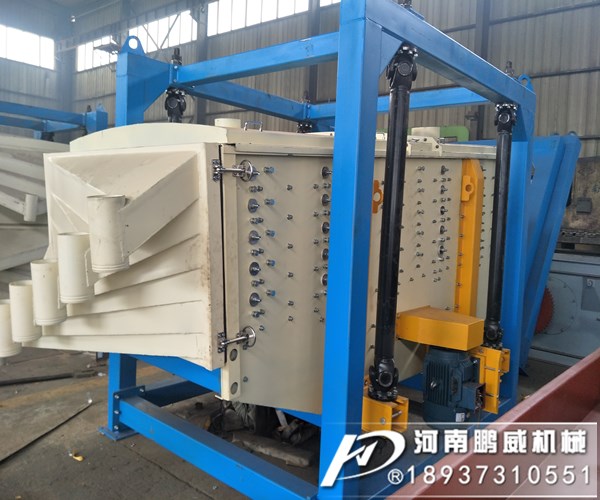

方形搖擺篩外形結構：

方形搖擺篩主要是由篩箱、驅動裝置、篩架、支撐架和減振裝置等組件構成。
篩箱包括篩框、篩網、篩格、彈簧卡和彈跳球等組件，其中，篩框上安裝有上、下兩層篩網，篩網通過設置在篩格周邊上的彈簧卡張緊在篩格上，彈跳球設置在篩格的方格內；
驅動裝置包括驅動器、電動機、鎖緊套、鎖緊圓螺母、止動墊圈和錐套等組件，其中，錐套固定在篩框上，驅動器的驅動軸設置在錐套內并通過鎖緊套來連接固定其位置。本實用新型精細篩分機與現有篩分機相比具有結構專業實用、性能穩定可靠、安裝調試方便、制造費用低等優點。

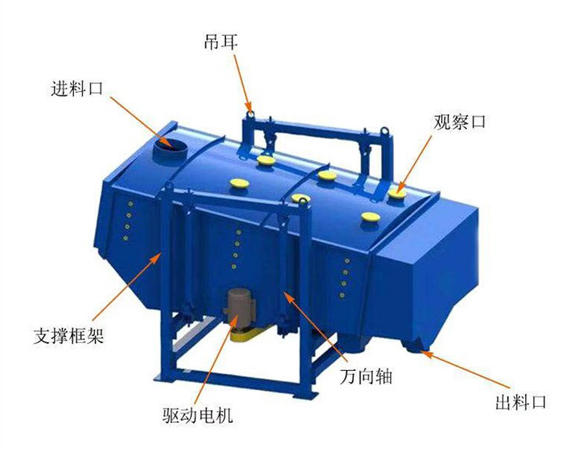

方形搖擺篩三維圖外形：

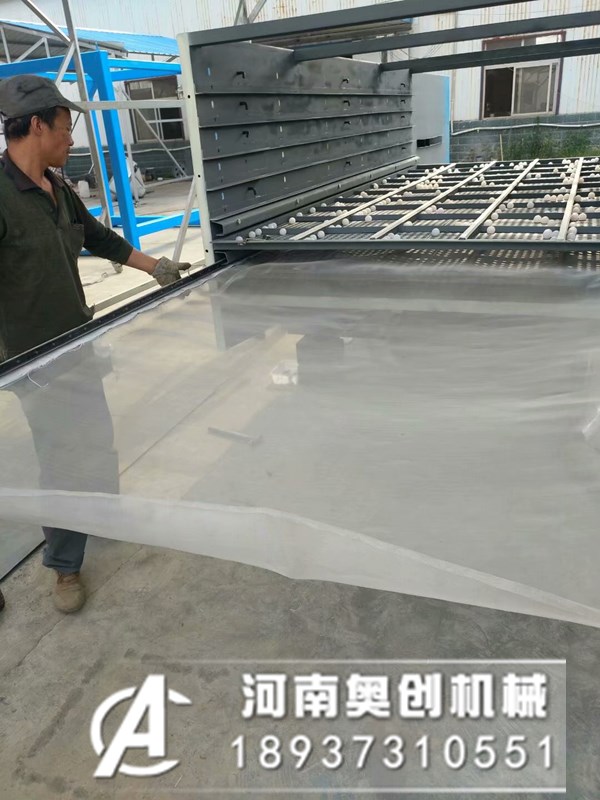

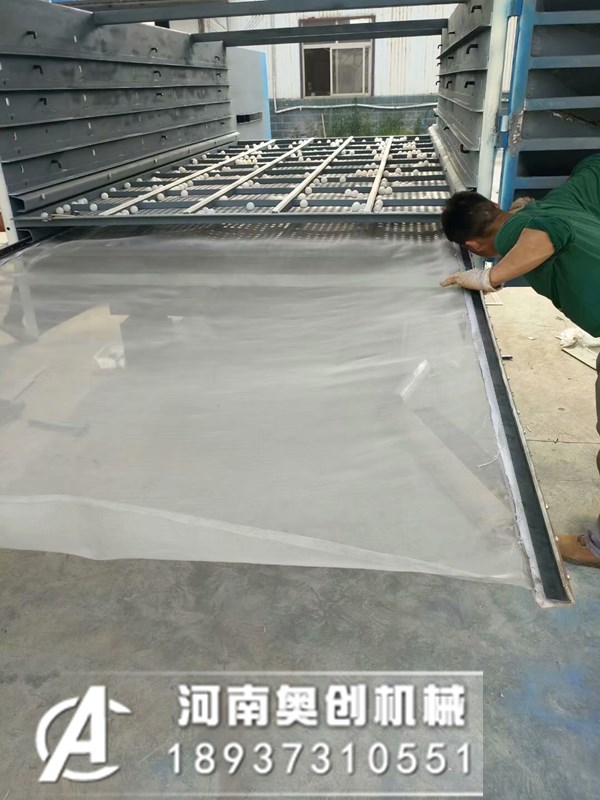

篩網更換方式：

  方形擺動篩網可靠性高，綜合性能好，運動平穩，安裝定位方便。 同時，整機結構簡單，維修方便，節能，篩分電機應力低，方型篩的固定結構。 它的特征它由一個方形篩網，一個S形彈簧卡和一個篩網框架組成。 方形屏幕兩側的屏幕框均勻分布有多個帶孔。 篩框底板的兩側朝上，以形成帶有相對開口的U。  -形狀的卡插槽，S形彈簧卡的頂部垂直延伸以形成垂直的卡邊緣，該邊緣與方形篩條孔過盈配合，S形彈簧卡的底端水平延伸以形成一個卡口。 過盈配合屏幕框架的U形卡插槽水平卡邊緣。

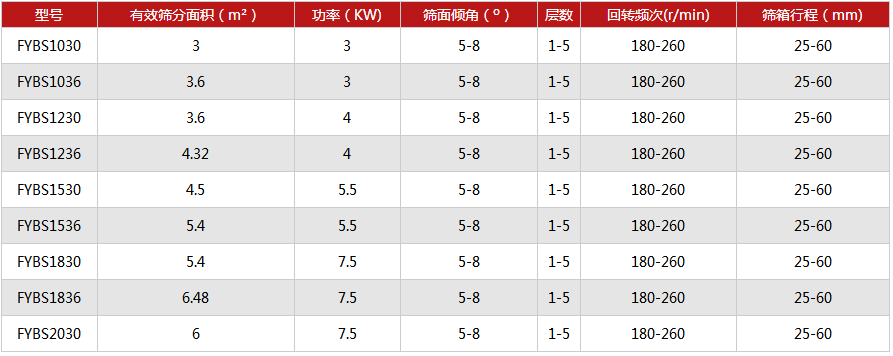

長方形搖擺篩型號參數表：
