【進料粒度】:5000w-50000w
【處理能力】:50-500噸/小時
【應用領域】:電廠行業、化肥廠行業、煤礦及焦化廠行業
24小時咨詢熱線13333732048
煤粉具有流動性煤粉顆粒很細,單位質量的煤粉具有較大的表面積,表面可吸附大量空氣,從而使其具有流動性。這一特性,使煤粉便于氣力輸送,缺點是易形成煤粉自流,設備不嚴密時容易漏粉。粉顆粒均勻程度的指標,稱均勻性指數,也稱煤粉顆粒特性系數,用n表示。將煤粉分別用兩個不同篩號篩子篩分后。煤灰的篩分及除雜通常選用煤粉振動篩,網目一般為1mm、3mm的網孔,下面具體介紹一下煤粉振動篩。
煤粉振動篩工作原理:
煤粉振動篩是雙質量振動系統,采用聚氨酚橡膠篩面,支承篩面的任意兩根相鄰橫梁都分別屬于兩個振動質體,其中一個質體是篩箱,另一個質體是配重。在工作時,篩網交替地拉緊和松弛,使物料產生前進彈跳運動,可避免物料黏附篩網并堵塞篩孔。當兩質體相差二相位振動時,任意兩根相鄰橫梁時而靠近,時而遠離,彈性篩面也相應時而松弛,時而張緊,即篩面隨篩箱作牽連運動的同時,還相對篩箱作相對運動。這種弛張運動不僅使篩孔不斷產生變形,而且大大增加了篩面的振動強度,從而有效地克服了篩孔堵塞現象,顯著提高了篩機處理能力。但是因篩箱的振動強度并不大,故機械強度容易保證,但篩面的振動強度較大且反復變形,故篩面壽命較低。
煤粉振動篩特點:
1、低噪音,設計隔振效果好。
2、使用電機功率小。
3、篩分效率高。
4、激振強度大。
5、側板電機安裝位置小,功率強。
6、高彈性聚氨酯篩板,彈性好,拉伸力強,耐磨,使用壽命長

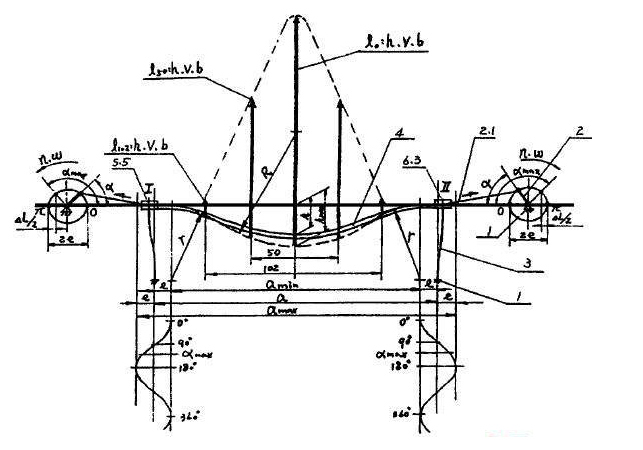

煤粉振動篩機運動軌跡:
煤粉振動篩主要是通過一緊一松的運動實現對物料的篩分效果。跳躍細粉篩分機主體篩框是傳統圓振動篩,利用偏心塊為篩體提供激振力,使篩體產生圓運動方式。。高彈性聚氨酯篩板被安裝在固定橫梁(與篩體相連)和活動橫梁上(與活動梁平衡梁相連),由于篩體和活動梁固定梁的交錯運動帶動篩板拉緊-松弛,形成張緊運動。剪切橡膠彈簧和導向板簧將激振力傳遞給浮動固定梁,使活動梁固定梁做直線運動。

煤粉振動篩結構組成:
側板、活動梁、固定梁、剪切簧、篩網、激振電機、電器控制柜、激振塊、進料口、出料口、橡膠彈簧、支腿、篩機蓋。
1.側板:側板是整個主箱體的框架的基礎。
2.活動梁:活動梁是決定篩網是否可以張緊的關鍵。
3.固定梁:固定梁是整個篩箱的全部支撐。
4.剪切簧:剪切簧是篩網是否可以達到張緊彈跳的關鍵。
5.篩網:篩網是整個篩機是否可以達到篩分目數的關鍵。
6.激振電機:激振電機是整個篩機的動力來源。
7.電器控制柜:電器控制柜是來控制篩機的激振力頻率大小。
8.激振塊:激振塊是與電機向匹配的振動塊。
9.進料口:進料口是物料進入設備內篩分(進料口形式可以定制)
10.出料口:出料口是物料成品出料的位置(進料口形式可以定制)
11.橡膠彈簧:彈簧是在支腿與箱體之間主要的連接與振動的關鍵位置。
12.支腿:支腿是篩機的的平衡支撐與角度調節和振動彈簧連接篩機的關鍵支撐。
13.篩機蓋:篩機蓋是可以起到一個全密封的效果。

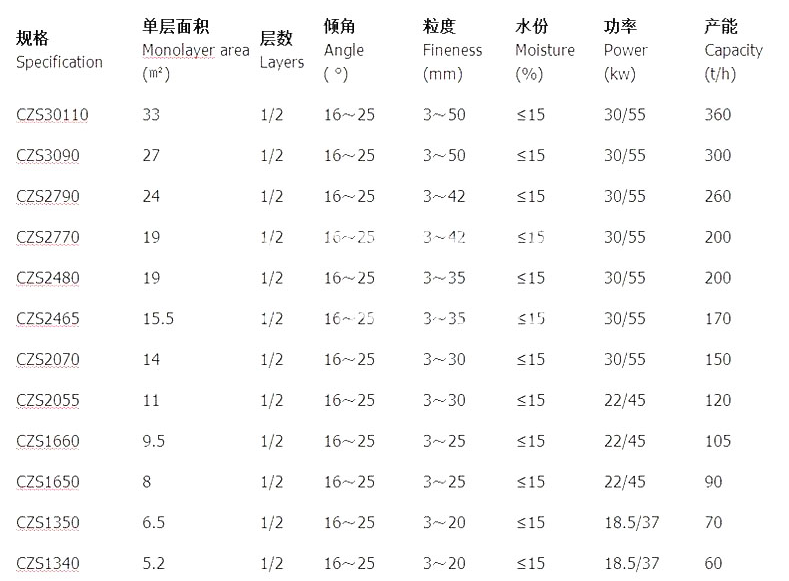

煤粉振動篩型號參數表:
