在礦上山上很常見的在礦石生產線上看到振動篩分機。 在通常的篩選設備上，礦山篩選設備是大型礦山篩選機。 它具有較大的模型和較大的面積。 安裝要求也相同。 對于石材廠，選礦廠篩分機械，如何確定設備的處理能力，模型參數和篩分效率的復雜性，我將通過單擊三角形來說明常見的大型篩分機2470圓形振動篩分機 借助皮帶，激振器的偏心塊產生了很高的速度。 當運轉中的偏心塊產生較大的離心力時，它將激發振動篩箱產生一定的振幅作用。 屏幕上的材料會受到傾斜屏幕表面上的屏幕框的影響。 當物料遇到圓形振動篩的篩面時，由力產生的連續投擲作用使小于篩孔的顆粒穿過篩子，從而實現篩分操作。

碎石振動篩工作原理

碎石振動篩工作原理與直線振動篩一樣，區別在于碎石直線篩一般帶有傾斜角度設計，建議0-15°,大給料粒度一般不大于150mm,單小時處理量一般不超200噸物料篩分。
碎石振動篩也是采用慣性激振器來產生振動的，碎石振動篩振源有電動機帶動激振器，激振器有兩個軸，每個軸上有一個偏心重(下圖所示)，而且以相反方向旋轉，故又稱雙軸碎石振動篩，由兩齒輪嚙合以同步。當兩個帶偏心重的圓盤轉動時，兩個偏心重產生的離心力F，在x軸的分量互相抵消，在y軸的分量相加，其結果在y軸方向產生一個往復的激振力，使篩箱在y軸方向上產生往復的直線軌跡振動。

利用兩臺振動電機做同步、反向旋轉，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍或向前作直線運動，從而達到對物料進行篩選和分級的目的。適用于粒度在0.074—5mm，含水量小于7%，無粘性的各種干式粉狀或顆粒狀物料的篩分，大給料粒度不大于10mm。

碎石振動篩結構：

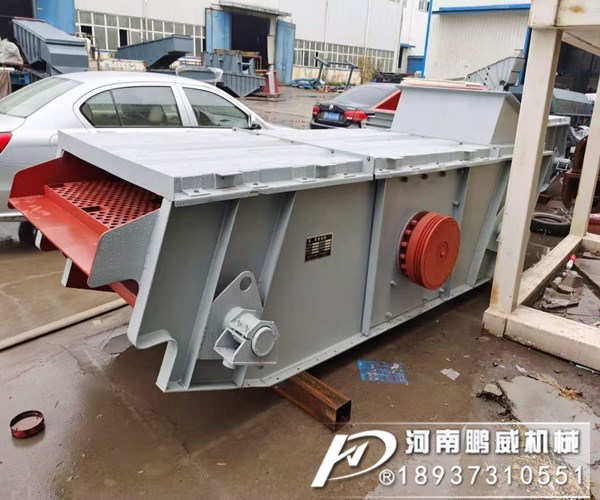

圓振篩篩機主要有篩箱、篩網、振動器、減振彈簧裝置、底架等組成。采用筒體式偏心軸激振器及偏塊調節振幅，振動器安裝在篩箱側板上，并由電動機通過三角皮帶帶動旋轉，產生離心慣性力，迫使篩箱振動。篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接。振動器安裝在篩箱側板上，一并由電動機通過聯軸器帶動旋轉，產生離心慣性力，迫使篩振動。

圓振動篩特點及優勢
1.圓振動篩采用塊偏心作為激振力，激振力強；
2.圓振動篩篩機橫梁與篩箱采用高強度螺栓連接，無焊接；
3.圓振動篩篩機結構簡單、維修方便快捷；
4.圓振動篩采用輪胎聯軸器，柔性聯接，運轉平穩；

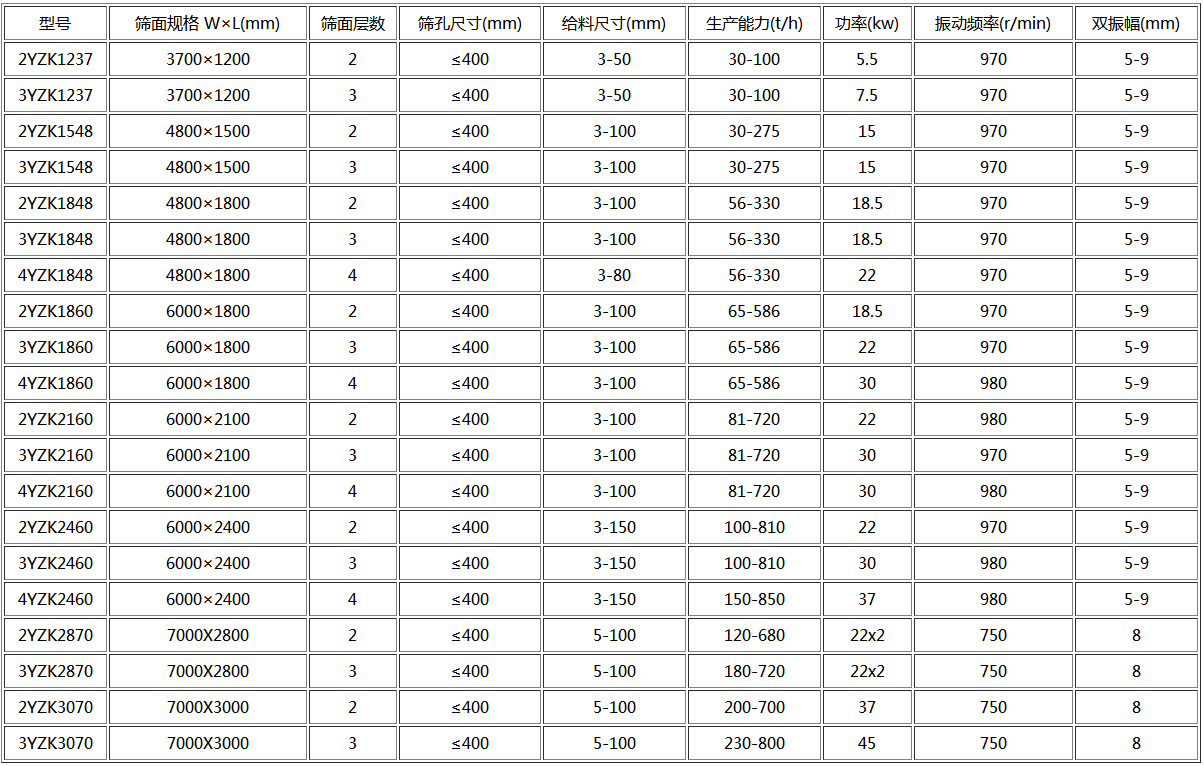

碎石振動篩型號參數表：

礫石振動篩的安裝與調試
  在安裝振動篩之前進行準備，請仔細閱讀說明，并按照安裝說明中的說明進行充分準備。 在安裝前，應仔細檢查新的振動篩設備。 由于制成品的長堆放時間，例如生銹的軸承，密封件的老化或運輸過程中的損壞，遇到這些問題時需要更換零件。 同樣，例如，勵磁機在出廠前是防銹的，并充滿了防銹油，應在運行前用潤滑油代替。

  安裝支撐或懸掛設備。 在安裝過程中，請平整基礎，然后根據支撐或懸掛設備的組件圖以及屏幕的安裝圖，依次安裝組件。 在安裝彈簧之前，應根據端面上標注的實際剛度值選擇彈簧。 將屏幕框連接到支撐或懸掛設備。 安裝后，應根據指定的傾斜度進行調整。 對于懸掛式篩網，應同時調整篩箱的傾斜角度和篩箱主軸的高度。 通常調整水平度以消除屏幕框的偏移。 校正水平后，調整篩箱的縱向傾斜度。 隔振彈簧的力應均勻，可以通過測量彈簧的壓縮力來判斷其力。 通常，進給端的兩組彈簧的壓縮量必須相同，排出端的兩組彈簧的壓縮量也必須相同。 排出端和進料端的彈簧壓縮可以不同。 安裝電動機和三角膠帶。 在安裝過程中，應調平電動機的基礎，需要校正電動機的高度，兩個皮帶輪對應于凹槽的線應重疊，并且三角帶的張力應合適。 根據需要安裝并固定屏幕表面。 檢查屏幕連接部分（例如屏幕板，振動激勵器等）的固定情況。 屏幕應均勻張緊，以防止局部振動。 檢查傳動部分的潤滑情況，檢查電機與控制箱的接線是否正確，并用手轉動傳動部分，檢查運轉是否正常。 在操作過程中，檢查篩子的輸入和輸出斜槽與篩子下方的漏斗是否發生碰撞。 篩選機安裝完畢后，應在空車中進行測試，應首先檢查安裝質量，并進行必要的調整。
